車床

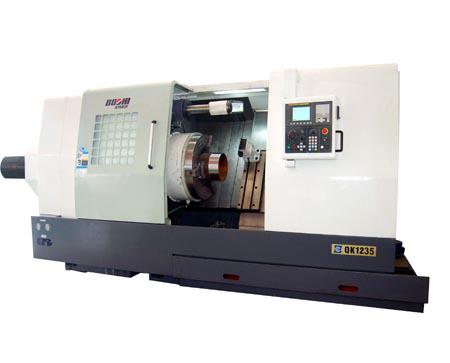

寶雞數控管螺紋車床
概述：
采用了大跨距主軸箱結構，改進了主軸箱的主軸軸承布置，增加了箱體的剛性；加大了主導軌的規格，其整機的強度、動靜態剛性好、主要部件的機械結構布局合理，是******高剛性、高精度及良好的精度保持性的全功能數控管螺紋車床，其生產效率高、操作宜人性好，造型美觀、防三漏效果理想。本機床配以 FANUC 數控系統，是一種專門用于石油套管螺紋加工的專用數控車床，加工錐螺紋的扣型包括圓形扣、偏梯形扣和其它特殊扣形。
技術規格：
|
項 目 |
單位 |
QK1227 |
QK1235 |
|
|
加 工 范 圍 |
床身上******回轉直徑 |
mm |
φ880 |
φ880 |
|
床鞍上******回轉直徑 |
mm |
φ540 |
φ540 |
|
|
******加工長度 |
mm |
750 |
750 |
|
|
******接箍直徑 |
mm |
φ508 |
φ508 |
|
|
******管子直徑 |
mm |
φ270 |
φ340 |
|
|
主 軸 |
卡盤直徑 |
mm |
φ630 |
φ800 |
|
主軸中心高 |
mm |
1290 |
1290 |
|
|
主軸通孔直徑 |
mm |
φ285 |
φ355 |
|
|
主軸轉速 |
r/min |
40--400 |
30--320 |
|
|
主電機功率 |
kw |
37 |
45 |
|
|
床 鞍 |
傾斜角度 |
DEG |
60° |
60° |
|
移動距離 X/Z |
mm |
380/800 |
380/800 |
|
|
快速移動速度 X/Z |
m/min |
8/12 |
8/12 |
|
|
伺服電機扭矩 X/Z |
Nm |
20/20 |
20/20 |
|
|
刀 架 |
刀位數 |
|
2/4 |
2/4 |
|
刀具尺寸 (車削/鏜孔) |
mm |
32×32/φ80 |
32×32/φ80 |
|
|
其 它 |
電源 |
kVA |
70 |
70 |
|
體積(長X寬X高) |
mm |
4660x2520x2430 |
4660x2520x2430 |
|
|
總重量 |
kg |
13000 |
14000 |
|
